INPREL - Especialista en subestación eléctrica



INPREL® es una empresa mexicana líder que se especializa en la fabricación de transformadores. Todos nuestros productos están certificados y homologados.

Los productos que comercializamos están fabricados con los más altos estándares de calidad. Garantizamos una producción con un servicio integral de postventa; somos una empresa que produce soluciones integrales en equipos de potencia, lo que nos permite desarrollar servicios y productos a la medida de las necesidades de nuestros clientes.

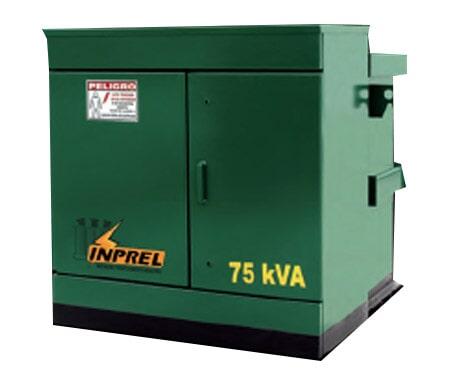

Transformador trifásico tipo pedestal





En INPREL manufacturamos pedestales trifásicos para sistemas de distribución subterránea, los cuales han demostrado un alto nivel de confiabilidad y seguridad en el suministro de la energía eléctrica.

Aplicación

El pedestal trifásico está diseñado para operar a la intemperie y estar montado sobre una base de concreto, gabinete a prueba de vandalismo, el cual contiene los accesorios y las terminales de conexión.

Los transformadores del tipo pedestal trifásico INPREL se utilizan en lugares donde la seguridad y apariencia son un factor decisivo, tales como:

  • Requerimientos mínimos de espacio
  • Desarrollos comerciales
  • Desarrollos turísticos
  • Edificios de oficinas y/o residenciales
  • Hoteles
  • Hospitales
  • Parques eólicos
  • Pequeña y mediana industria
  • Universidades



INPREL - Transformador trifásico tipo pedestal




Ventajas

Requerimiento mínimo de espacio, mantenimiento mínimo por contaminación y más seguro, ya que no presenta partes energizadas accesibles a personas, por lo que puede instalarse en lugares públicos con acceso restringido.


Características

  • Normas aplicables: NMX J 285 ANCE, NMX J 169­ANCE, NOM 002 SEDE­2012
  • Certificación ANCE hasta 500kVA
  • Voltajes de operación 13, 23 y 34KV
  • Accesorios tipo frente muerto
  • Tipo de operación radial o anillo y conexión en alta tensión delta o estrella conforme a la especificación requerida
  • Cuatro derivaciones de 2.5%
  • Boquillas de alta tensión tipo pozo de 200A o tipo perno de 600A
  • 65°C de elevación de temperatura sobre una media de 30°C y una máxima de 40°C
  • Enfriamiento en aceite a través de convección natural de aire (ONAN)
  • Tanque y gabinete de acero al carbón o acero inoxidable (opcional)
  • Uso de pintura en polvo color verde Munsell 7GY
  • Garantía estándar: 24 meses en operación o 30 meses después de su embarque

Accesorios

Dependiendo de la especificación:
  • Alta tensión: fusible limitador de corriente de rango parcial en serie con el fusible de expulsión o fusible limitador de corriente de rango completo
  • Indicador de nivel de líquido aislante para 225kVA y mayores
  • Indicador de temperatura de líquido aislante para 225kVA y mayores
  • Provisión para mano vacuómetro.
  • Cambiador de derivaciones des energizado

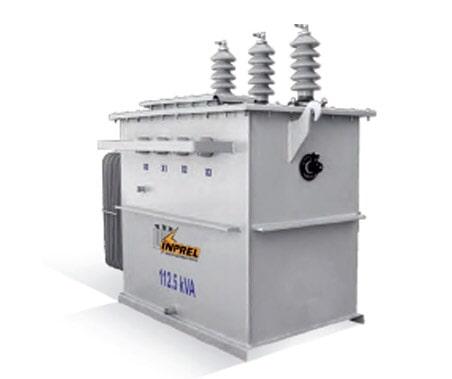

Transformador trifásico tipo poste




En la instalación de las redesde distribución, las compañías eléctricas pueden optar por tender líneas aéreas trifásicas, dependiendo de diversos factores, tales como alta den­sidad, tensiones, requerimientos específicos de equipos, entre otros.

El uso de transformadores trifásicos, es conveniente en es­tas aplicaciones, por lo que para satisfacer estas necesida­des, INPREL ofrece la línea de transformadores Tipo Poste Trifásicos.

Aplicación

Estos aparatos son aplicados a sistemas de distribución aé­reos tales como:

  • Zonas urbanas
  • Fraccionamientos residenciales
  • Pequeñas industrias y comercios
  • Pozos de bombeo
  • Centros recreativos
  • Zonas ruralesVentajas
  • Menor costo inicial
  • Ahorro de espacio



Ventajas

  • Menor costo inicial
  • Ahorro de espacio

Características

  • Normas de fabricación: NOM 002 SEDE­2012, NMX J 116 ANCE, NMX J 123 ANCE, NMX J 169­ANCE
  • Voltajes de operación 13,23 y 34KV
  • Conexión Delta Estrella
  • Tipo Normal: 65°C de elevación de temperatura YUE, tanque de acero al carbón
  • Cambiador de derivaciones de cinco posiciones, la nominal, dos arriba y dos debajo en pasos de 2.5% cada una
  • Tapa sujeta al tanque por medio tornillería inoxidable
  • Tanque de acero al carbón con recubrimiento resiste a la corrosión
  • Garantía estándar: 24 meses en operación o 18 meses después de su embarque


Características de accesorios

  • Cambiador de derivaciones de operación externa
  • Boquillas de alta y baja tensión con zapatas para aceptar conductores de cobre o aluminio
  • Tanque reforzado para resistir presiones internas
  • Válvula de alivio para sobrepresiones internas
  • Placa de características de material anticorrosivo

Pruebas

  • Corto circuito
  • Impulso por rayo normalizado
  • Relación de transformación y polaridad
  • Resistencia óhmica de los devanados
  • Resistencia de los aislamientos
  • Pérdidas en vacío y corriente de excitación
  • Hermeticidad
  • Potencial inducido



INPREL - Transformador trifásico tipo pedestal

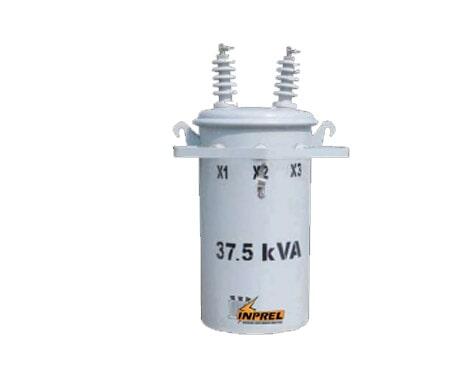

Transformador tipo poste monofásico



A medida que las ciudades, zonas industriales y rurales crecen, se hace necesario que los sistemas de distribución de energía también se expandan, lo que permite que se puedan realizar las actividades más básicas del mundo de hoy.

En la actualidad, el suministro de energía se realiza principalmente a través de distribución aérea, por lo que los transformadores tipo poste son requeridos para la ampliación de las redes eléctricas particulares.

Ya sea para mantener un suministro eficiente de las líneas aéreas existentes, con equipos que proporcionen confiabilidad de operación, como para realizar las expansiones de los nuevos tendidos aéreos que se requieran, INPREL ofrece su línea de transformadores tipo poste monofásico.


Aplicación

Estos aparatos son aplicados a sistemas de distribución aéreos, tales como:
  • Servicios particulares
  • zonas rurales


Características

  • Normas de fabricación: NOM 002 SEDE2012 NMX J 116 ANCE, NMX J 123 ANCE, NMX J 169­ANCE.
  • Voltajes de operación 13,23 y 34KV
  • Tipo Normal: 65ºC de elevación de temperatura y tanque de acero al carbón boquillas para zonas de contaminación
  • Tanque resistente a la corrosión
  • Garantía estándar: 24 meses en operación o 30 meses después de su embarque
  • Cambiador de derivaciones de cinco posiciones: la nominal, dos arriba y dos abajo


Pruebas

  • Corto circuito
  • Impulso por rayo normalizado
  • Elevación de temperatura de los devanados
  • Relación de transformación y polaridad
  • Resistencia de los aislamientos
  • Pérdidas en vacío y corriente de excitación
  • Hermeticidad



INPREL - Poste monofásico
